波長可変レーザー
Tunable Laser
Product Summary
当社の波長可変レーザーは、当社独自技術である転置Littman型の外部共振器構造により光出力強度を損なうことなく出力光軸からASE光を完全に分離しており、 高出力光強度と高スペクトル純度（ASEフリー）が両立されています。また、幾何的・数学的な理想配置であるLittman配置を一部変形し、LDチップやオプティクスの持つ分散を補償することで、 通信帯域は元より、チップの分散が顕在化する1um帯においても幅広い波長帯域に亘るモードホップフリーチューニングを実現しております。これらの外部共振器性能を存分に発揮するため、 波長可変用のアクチュエータにはバックラッシフリーかつ超精密動作可能なステッピングモーター式の圧接スライダーを採用し、精密分光計測に資する波長掃引性能を実現しております。 その他、PZTによるアナログ波長掃引機能、高出力を活かしきるファイバー結合部のオートフォーカス機能、波長掃引に連動したデータ収録機能等を搭載し、 すべての機能をフル活用できる分光計測ソフト（実行ファイル形式、LabVIEWソースコードも配布）によりラボユーザーの高い要求に応えます。Key Features
* 880nmから1680nmの範囲でご用意できます。
* ASE雑音レベル : >80dB＠0.01nm
* 出力: >100mW (空間), 50mW (PM-Fiber端)
* モードホップフリー同調域 : >100nm（全発振領域、オプション）
* 狭線幅性 : ～100kHz (10 μs)
* 波長デジタル設定分解能 : 0.1pm /step res.
* 波長可変レート : 30nm/s, High-Speed type (600 nm/s) is available.
* 波長スイープに連動したアナログデータ収録機能を内臓 : 16bit – 2ch.
* PCによるフルコントロール : 実行ファイル形式およびLabVIEWのサンプルコードを配布
Catalog
λ-Master 950
λ-Master 1040
High-Speed type (Max. rate: 600 nm/s) is available.
Schematic Diagram
Laser Head
-転置リットマン型共振器構造によるASEフリー出力-
０次回折光を取り出すリットマン型とは対照的に、レーザーダイオード、コリメーションレンズ、グレーティングで構成されるユニットがピボット軸を中心に回転しモードホップフリーな波長可変を実現します。この一次回折光を固定されたハーフミラーを通して取り出され、ファイバーに結合されるため、ASE雑音のない出力が得られます。 また、LDコリメーションレンズはフォーカスアジャスターで補正されるため、広帯域に亘って均質に出力が実現されます。
-Temperature Control-
Good heat dissipation is guaranteed when LD set temperature is higher than the ambient temperature. Setting LD temperature lower than ambient temperature (more than 2 centigrade) may cause heat over run. Once over heating happened temperature control will be automatically stopped. User should raise LD set temperature and restart the laser after sufficient cooling time (typically 30 min.)
-Wavelength Control-
Backlash-free, high precision actuator digitally controls the wavelength precisely with a unit of 0.1pm by tilting the arm around a pivot axis. PZT actuator on the arm additionally control the wavelength about 0.1nm (30GHz) by apply a voltage up to 150V.
-Fiber Coupling-
Fiber coupler is located inside the laser head and user cannot handle, except when coupling defect is apparent and SQL permits to access it. Fiber coupled beam is delivered to external fiber port through PM850 fiber with optical isolator. PM fiber with FC/APC connector should be connected to this fiber port. This unit equips focus adjuster to compensate chromatic dispersion. Focus adjuster is manually controlled by a front panel dial and also by a PC software. Auto focus in the application automatically tune the adjuster to the operating wavelength. When user use auto focus, manual control should be se zero position.
-Arm Lock-
Arm Lock on the laser head is only for the transportation. When laser is tuned to a longest wavelength limit, moving arm will be securely locked. So, user should not change this condition.
Controller
Controller is connected to PC (Window 11) with USB connector. Control is carried out via LabVIEW application software. LabVIEW source code and dll for device control are supplied to customers so customers can make personal control software.
-Current and Temperature Control-
LD current and temperature are controlled and monitored via AO, AI and DIO terminal of data acquisition unit (Measurement Computing Co. E-1608G). LD current modulation can be done through SMA terminal on the front panel of laser head.
-Wavelength Control-
High precision actuator for the wavelength tuning is controlled with our stepping motor motion controller. DI, DO terminal can be used to synchronize to external instrument in the step scan mode. Wavelength tuning (30GHz) by PZT actuator is carried out by applying a voltage (0-150V) to BNC terminal on the rear panel of laser head (Optional).
-Data Acquisition-
External signals can be acquired through AI-1 and AI-2 BNC terminals on the front panel of controller by 16-bit AD converters (+/-10V: Hi-Z), synchronized to wavelength scanning.
-Interlock-
Normally closed when laser is ON. Insert the supplied 3.5 mm stereo plug. If an emergency stop button is to be added, please use the button with the N.C. contact. PZT (PZT Option) Normally closed when laser is ON. Insert the supplied 3.5 mm stereo plug. If an emergency stop button is to be added, please use the button with the N.C. contact.
-Servo (Wavelength Lock Option)-
Normally closed when laser is ON. Insert the supplied 3.5 mm stereo plug. If an emergency stop button is to be added, please use the button with the N.C. contact.
Schematic Diagram
Laser Head

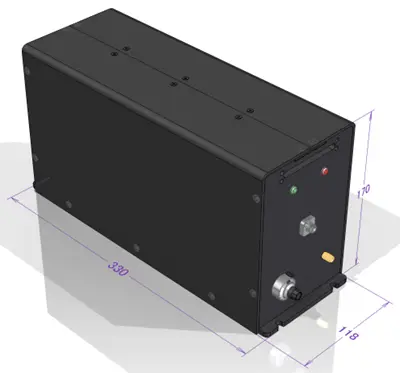

W118 x D330 x H170 (mm)
Controller

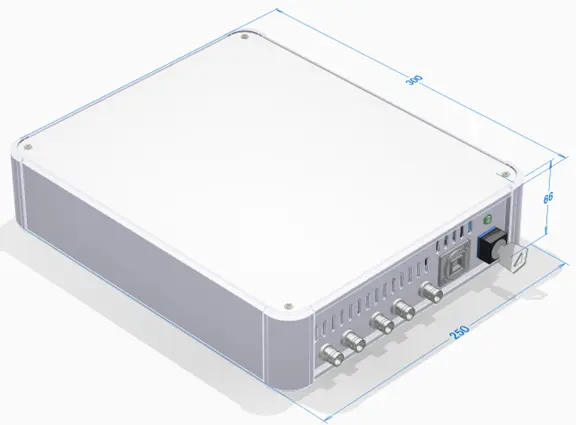

W250 x D300 x H66 (mm)
Related Data
ASE-Free Spectra

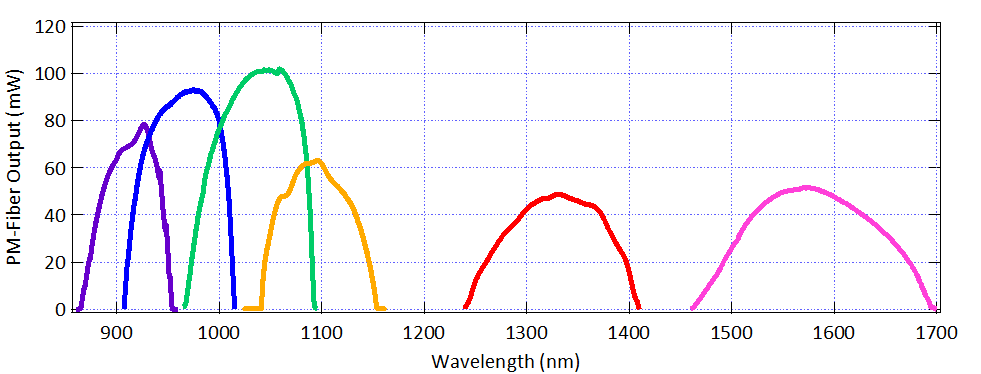

Free Space and Fiber Output
